雙膜氣柜

發布時間：瀏覽:2257

雙膜柔性儲氣柜是我公司設計生產，可根據不同客戶要求，提供技術研發、量身定做。公司采用柔性設計方案及生產工藝，生產出性能優良的氣柜。節省基建成本及施工時間，較傳統的濕式氣柜更便宜。
雙膜氣柜分為一體化氣柜和獨立氣柜兩種。

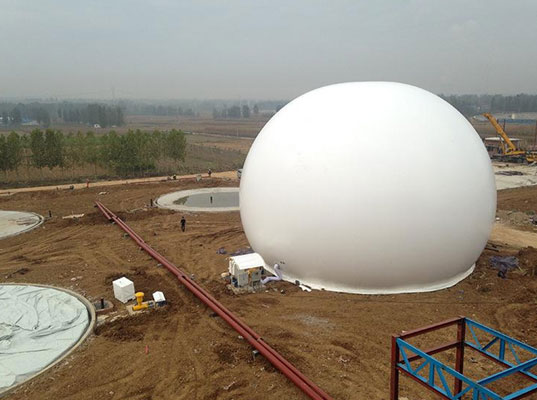

雙膜氣柜外型為3/4球體，由鋼軌固定于水泥基座或拼裝罐罐頂上。主體由特殊加工聚酯材質制成，具有抗紫外線及各種微生物的能力，高度防火并符合行業標準。雙膜儲氣柜主要由底膜、內膜、外膜、恒壓控制柜、保護器及一些控制設備和輔助材料組成。
底膜主要用于基礎密封，以實現傳統基礎設施無法達到的防腐、防滲漏、簡化安裝、使用周期長等優點。內膜設計制作為球形的截面同底膜或發酵罐口相連接，形成一個##獨立密閉的空間以用于儲存各類適用氣體。外膜空間空氣恒壓輸出并對內膜起到保護作用，外膜截面與底膜的邊緣或發酵罐口連接。經過我公司自行設計制作的自動化集氣恒壓系統在內外膜之間形成一個恒定壓力的獨立儲存空間作為穩定氣柜和起到恒壓作用。

適用范圍
各種中性氣體存儲如沼氣、空氣、二氧化碳、氧氣等。

工作原理
底膜、內膜、外膜共同形成兩個空間。內膜空間作為儲氣空間儲存各種氣體，外膜與內膜夾層的空間作為調壓空間。當儲存的氣體增加時內膜曲張，控制設備排出外膜的調壓空氣騰出一定的容量。當內膜儲存的氣體較少時控制設備向調壓層注入空氣，平衡柜內的壓強，穩定外膜剛度。（即用一個軟體球形作為儲氣柜，儲存的氣體容積變少控制設備就自動充空氣填補，儲存氣體增多、保護器就釋放空氣以平衡壓力。為不讓氣體混合，儲存的氣體與空氣之間使用內膜隔離開。
雙膜儲氣柜使用原材料
雙膜儲氣柜采用進口膜材，膜由特殊加工聚酯材質制造，兩面皆涂覆聚氯乙烯。具有抵抗紫外線及各種微生物的能力，非常耐磨，切口由HF技術熔接。膜材的主要材質為PVDF（聚四氟乙烯）材料。具有防腐、抗老化、抗微生物及紫外線等功能，并且防火級別達到B1級，膜的抗拉強度大于4000N/5cm。氣柜內膜為防腐產品，使用壽命應能達到25年以上。

獨立式雙膜柔性儲氣柜常規規格：

序號	氣柜規格m3	底座直徑m	氣柜高度m	球半徑m	備注
1	50	4.2	3.6	4.85	配套附件
2	100	5.386	4.68	6.23	配套附件
3	150	6.615	5.25	3.67	配套附件
4	200	6.73	5.74	3.856	配套附件
5	250	7.143	6.192	4.125	配套附件
6	300	7.621	6.7	4.462	配套附件
7	350	8.015	7.041	4.69	配套附件
8	400	8.483	7.46	4.936	配套附件
9	500	9.131	7.944	5.284	配套附件
10	600	9.596	8.313	5.54	配套附件
11	700	10.13	8.777	5.85	配套附件
12	1000	11.371	9.851	6.565	配套附件
13	1200	12.085	10.469	6.978	配套附件
14	1500	13.116	11.473	7.611	配套附件
15	2000	14.333	12.713	8.405	配套附件
16	3000	16.454	14.25	9.9	配套附件
17	5000	19.486	16.875	11.25	配套附件

雙膜儲氣柜技術參數

序號	項目	技術參數	單位	備注
1	氣柜容積	50---20000	m3	自行設計
2	氣柜內部壓力	≤3000	Pa	自動控制
3	氣柜外觀	平整、光滑、有彈性	-----	顏色多樣可選
4	透氣率	≤200	cm3/m3`24H-0.1MPa	材料標準
5	焊接縫	30-120	mm	氣柜大小而定
6	底邊固邊	咬合完整、無滲漏	------
7	固邊螺栓	M16X50/260底部滿焊，熱鍍鋅（彩鍍鋅）	-------	8.8級高強螺栓
8	預埋件	10#槽鋼	------
9	表面電阻	≤10	Ω
10	防爆風機	D級防爆	保溫，恒壓
11	觀測孔	12mmPC板，密閉，無滲漏	------
12	密封膠條	膠條	------	配密封劑
13	連接螺栓	鍍鋅螺栓	------
